中間聯軸式
直聯式
概述：

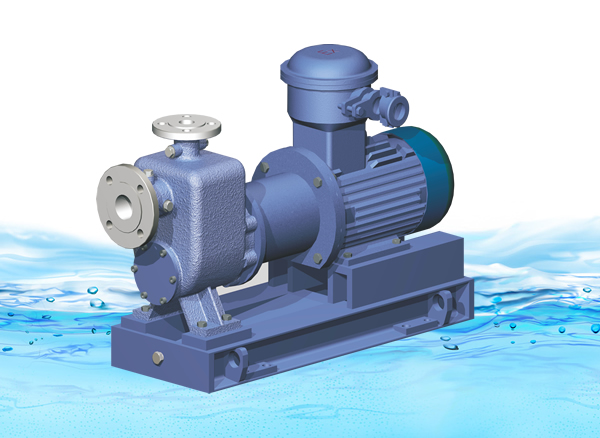

lKIMZ磁力驅動離心式化工流程泵是臥式懸臂、單級單吸自吸泵，主要適用于不含顆粒的清潔易燃、易爆、有毒、有腐蝕性及貴重液態介質的罐車卸貨、液槽抽排。
自吸部分的工作原理：
l自吸泵的吸入口高于葉輪的吸入口，第一次啟動前，從灌注孔向泵體內灌入適量液體，旋轉的葉輪將吸入室和葉輪中的液體經壓出室排出，到氣液分離室中。葉輪進口處形成負壓，于是，吸入管內的空氣經吸入室進入葉輪，由于葉輪的作用，氣液混合物進入容積足夠大的氣液分離室后，流速降低，靠液體和氣體的比重不同而進行分離，氣體經排氣閥排出，液體經回流孔又回到葉輪外緣進行氣液混合，依次循環，直至吸入管內的氣體被排除干凈，這時泵就完成了自吸過程而達到正常工作，以后啟動則由存留在泵體內的液體來保證泵能再次啟動。
結構形式
l整機采用模塊化、后開門式設計，組件通用性強，拆裝快捷，檢修方便。
l全部采用高溫釤鈷2:17磁鋼，耐溫性好
lSIC雙軸承全金屬鎧裝，耐磨、承載能力強；
l大磁隙防刮磨設計，外轉子全金屬封裝避免磁鋼意外脫落；
l隔離套耐壓防沖刷設計,有效解決底部穿孔和介質中顆粒造成的磨損；
l軸向力自平衡系統設計，泵內殘余軸向力小且隨工況變化自行調，確保泵在運行中軸承端面無磨損。
lI型為直聯式：驅動轉子與電動機直接聯接，與從動轉子磁銜接，自動對中，輸送介質
溫度小于200℃、無需伴熱、電機功率小于18.5KW的泵，一般采用直聯式。
lII型為中間聯軸式：驅動轉子聯接在軸承箱一端，另一端通過聯軸器與電動機聯接。聯接時需對電機軸與軸承箱軸找正對中。輸送介質溫度大于200℃、需伴熱、電機功率大于15KW
的泵，一般采用II型聯接。
主要技術參數：
l流量（Q）: 6.3~200 m3/h
l揚程（H）: 20~125 m
l轉速（n）: 1450 r/min~2900 r/min
l工作溫度： -45℃~250℃
l環境溫度： 不超過40℃
l工作壓力： ≤2.5Mpa
l動力粘度： µ≤20cP
l配用電動機功率：2.2~280KW
l旋轉方向：從電機端看為順時針方向
型號說明：
KIMZ系列磁力驅動離心自吸式化工流程泵的命名方法
例： KIMZ 80 –50 –200
① ② ③ ④ ⑤
① 泵的系列名稱（英文縮寫）：凱銘公司符合國際標準的磁力驅動離心自吸式化工流程泵；
② 泵的吸入口徑80mm;
③ 泵的排出口徑50mm;
④ 葉輪名義尺寸200mm;
⑤ 泵的結構形式為直聯式。 （空白-為直聯式；L-為中間聯軸式；B-為保溫中間聯軸式；C-直聯端節式； H-高溫增強中間聯軸式） |
